หลักการและกรณีที่เหมาะสม
แผงหนึ่งอาจมีค่ากระบวนการจริง (PV) ค่าตั้ง (SV) และไฟโหมด การอ่านเฉพาะตัวเลขโดยไม่ระบุชนิดค่าอาจให้ความหมายกลับด้าน เหมาะกับแผงที่จัดวางคงที่หรือมีวิธีระบุหน้าจอปัจจุบันชัดเจน การสังเกตแผงไม่ได้ให้สิทธิ์ควบคุมเครื่อง
ค่ากระบวนการจริงคือผลวัดที่ตัวควบคุมรับ ส่วนค่าตั้งคือเป้าหมายที่ต้องการ ความต่างระหว่างสองค่าเป็นข้อมูลประกอบการทำงานของตัวควบคุม ไม่ใช่ข้อสรุปว่าเครื่องเสียทันที เพราะช่วงเริ่มงานหรือเปลี่ยนเป้าหมายอาจยังปรับตัวอยู่ ต้องอ่านโหมดอัตโนมัติหรือโหมดมือร่วมด้วยตามความหมายในคู่มือรุ่นนั้น

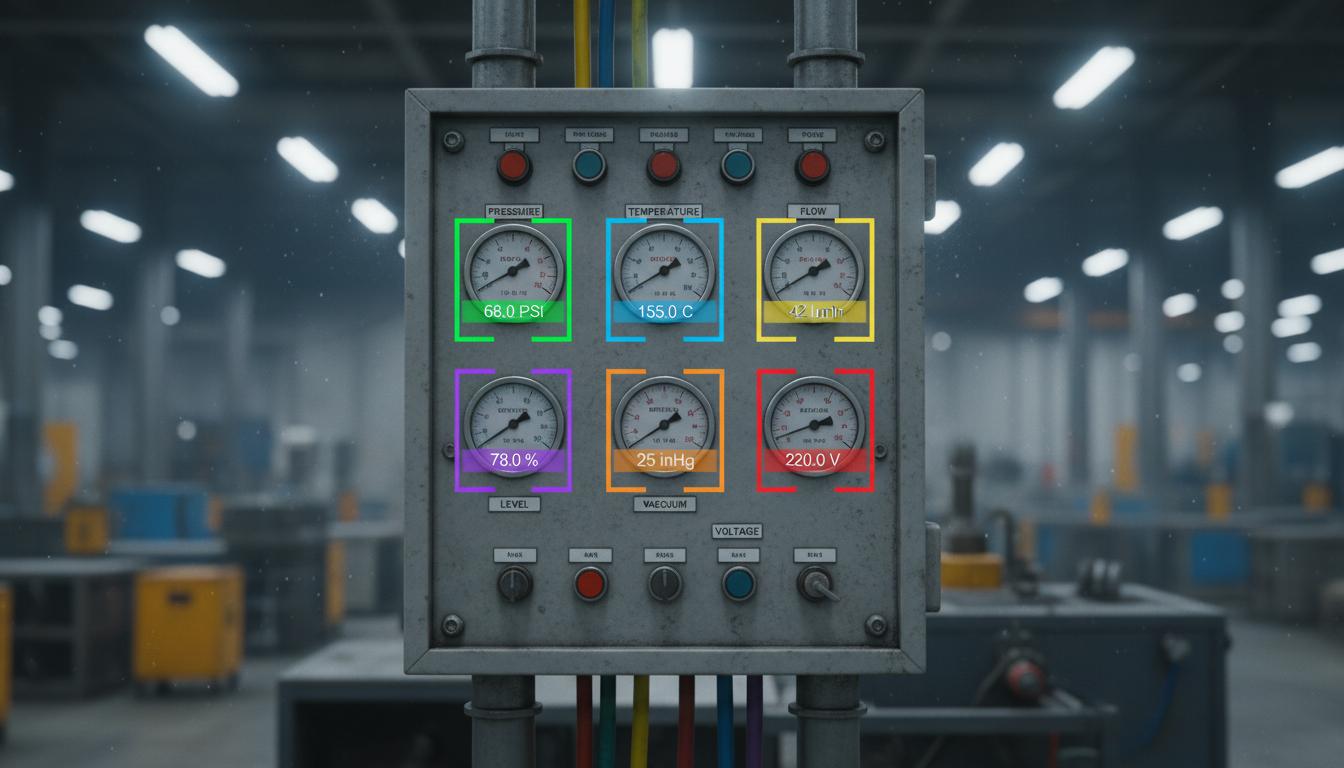

ข้อมูลควรเป็นชุดค่า ชนิดค่า หน่วย และหน้าจอที่พบ การระบุ ROI หรือบริเวณภาพที่สนใจช่วยจำกัดตำแหน่งอ่าน แต่ตำแหน่งเดิมอาจเปลี่ยนความหมายเมื่อเข้าเมนู ต้องใช้ป้ายหรือสัญลักษณ์ยืนยันหน้า ไม่อนุมานจากสีตัวเลขเพียงอย่างเดียว การอ่านค่าตั้งได้ถูกไม่ได้ยืนยันว่าคำสั่งถูกส่งถึงอุปกรณ์หรือว่าผลกระบวนการเป็นไปตามเป้าหมาย
เลื่อนแผนภาพซ้าย–ขวาเพื่อดูรายละเอียดครบทุกส่วน
ข้อมูลและการเตรียมงาน
สร้างผังตำแหน่งจอและป้ายกำกับ บันทึกโหมดเดินเครื่อง หยุด และตั้งค่า เก็บภาพหน้าเมนูที่อนุญาตให้พบโดยไม่เปลี่ยนการตั้งค่าจริง กำหนดเวลาและรหัสอุปกรณ์ให้ตรงกับบันทึกผู้ปฏิบัติงาน
จัดตารางหน้าแสดงผลว่ามีค่าใดอ่านได้และหน้าใดต้องปฏิเสธ ใช้ภาพจากการเดินงานหรือการทบทวนที่ได้รับอนุญาต ไม่กดปุ่มไล่เมนูบนเครื่องที่กำลังทำงานเพื่อให้ได้ตัวอย่าง ตรวจให้เห็นชื่อเครื่อง หน่วย และไฟโหมดเพียงพอ โดยกล้องไม่ขวางการกดปุ่มหรือการตรวจแผงของผู้ปฏิบัติงาน
ระบุเวลาถ่ายและเวลาที่ระบบอ่าน เพราะแผงอาจอัปเดตค่าหลังสัญญาณต้นทาง บันทึกประวัติเปลี่ยนหน้าจอหรือการจัดวางหากมีหลายรุ่นร่วมกัน เลือกว่าจะส่งชุดค่าที่อ่านครบเท่านั้นหรือส่งแยกพร้อมธงคุณภาพรายช่อง การตัดสินใจนี้ต้องสอดคล้องกับผู้ใช้ที่อาจคำนวณความต่างระหว่างค่าจริงกับค่าตั้ง ไม่ให้ประกอบคนละเวลาโดยไม่รู้ตัว
กรณีผิดพลาดและข้อจำกัด
หน้าจอสลับเมนูหรือการกะพริบระหว่างแก้ค่าทำให้ ROI เดิมอ่านผิดชนิดค่า ไฟโหมดสว่างไม่ได้ยืนยันว่าเอาต์พุตทำงานจริง และค่าที่ค้างบนจออาจมาจากสัญญาณเสีย ควรระบุสถานะไม่ทราบเมื่อไม่ยืนยันโหมดได้
เลขที่ดูสมเหตุผลอาจเป็นหมายเลขพารามิเตอร์แทนค่ากระบวนการ หากใช้ช่วงค่ามาช่วยเลือกคำตอบอย่างเดียวจะตรวจความผิดนี้ไม่พบ เมื่อหน้าที่แสดงไม่ตรงทะเบียน ให้พักการแปลงและส่งหลักฐานให้คนตรวจ การคงค่าเดิมควรแสดงว่าเป็นข้อมูลเก่า ไม่ทำให้กราฟดูเหมือนกำลังอ่านค่าจริงตลอดช่วงเข้าเมนู
ความต่างของค่าจริงกับค่าตั้งอาจมาจากหน่วย เวลา หรือสถานะรับสัญญาณ ไม่ควรใช้เป็นคำสั่งแก้ค่าตั้งจากระบบภาพโดยอัตโนมัติ แยกข้อสังเกตสำหรับผู้มีหน้าที่ออกจากช่องทางควบคุมเสมอ หากกล้องหรือเครือข่ายเสีย ระบบควบคุมเดิมต้องไม่ต้องพึ่งผลอ่านเพื่อทำหน้าที่ และภาพแผงไม่เป็นสัญญาณแทนระบบนิรภัยหรือวงจรหยุดฉุกเฉิน
วิธีประเมินผล
ประเมินความถูกต้องของคู่ค่าและโหมด ไม่ใช่ตัวเลขเดี่ยว ทดสอบลำดับเปลี่ยนหน้า การปิดจอ และการสลับ PV/SV ตรวจเวลาตรงกันกับบันทึกควบคุมที่ได้รับอนุญาต พร้อมแยกผลตามหน้าจอแต่ละชนิด
คำตอบอ้างอิงต้องบอกว่าจำนวนใดเป็นค่าจริง ค่าตั้ง หรือข้อความเมนู ให้ผู้ตรวจที่รู้ผังแผงทบทวนภาพโดยไม่เห็นผลอ่านก่อน ตรวจการสลับชื่อช่องแม้เลขถูกทั้งคู่ เพราะความผิดประเภทนี้อาจทำให้ผู้ใช้เข้าใจทิศทางการควบคุมกลับกัน รวมลำดับหน้าที่ระบบไม่รู้จักเพื่อพิสูจน์ว่าระบุไม่ทราบได้จริง
ตรวจรับทั้งความถูกต้องของชุดข้อมูลและเวลาที่ชุดนั้นอ้างถึง เปรียบเทียบค่าที่แก้โดยคนกับผลต้นฉบับแยกกัน และนับการปฏิเสธเมื่อส่วนใดส่วนหนึ่งไม่ครบ หลังเปลี่ยนผังหรือรุ่นแผงต้องทวนทะเบียนและชุดทดสอบอีกครั้ง ผลการอ่านเป็นหลักฐานของการเก็บข้อมูลเท่านั้น ไม่ใช่การประเมินสมรรถนะตัวควบคุมหรือการอนุญาตเปลี่ยนกระบวนการ
ลองให้ผู้ใช้รายงานว่าค่าใดคือเป้าหมายและค่าใดคือผลวัดจากระเบียนตัวอย่างที่ผ่านระบบแล้ว หากยังสับสนแม้ตัวเลขอ่านถูก ต้องปรับการสื่อความหมายของข้อมูลก่อนรับงาน ไม่ใช้ความแม่นของตัวเลขเป็นเหตุให้ข้ามการตรวจชื่อช่องและโหมด
รายการตรวจทาน
- ทำผัง PV/SV และหน่วย
- มีภาพเมนูและสถานะผิดปกติ
- แยกการสังเกตจากคำสั่งควบคุม
- ยืนยันโหมดก่อนใช้ค่าตัดสินใจ
แหล่งอ้างอิงและอ่านต่อ
แหล่งอ้างอิงใช้ศึกษาหลักการ ไม่ใช่หลักฐานรับรองผลิตภัณฑ์ ข้อกำหนดของต่างประเทศไม่ได้ใช้แทนข้อกำหนดท้องถิ่นหรือคู่มือรุ่นจริงโดยอัตโนมัติ
