ระดับเนื้อหา: Overview / Implementation considerations

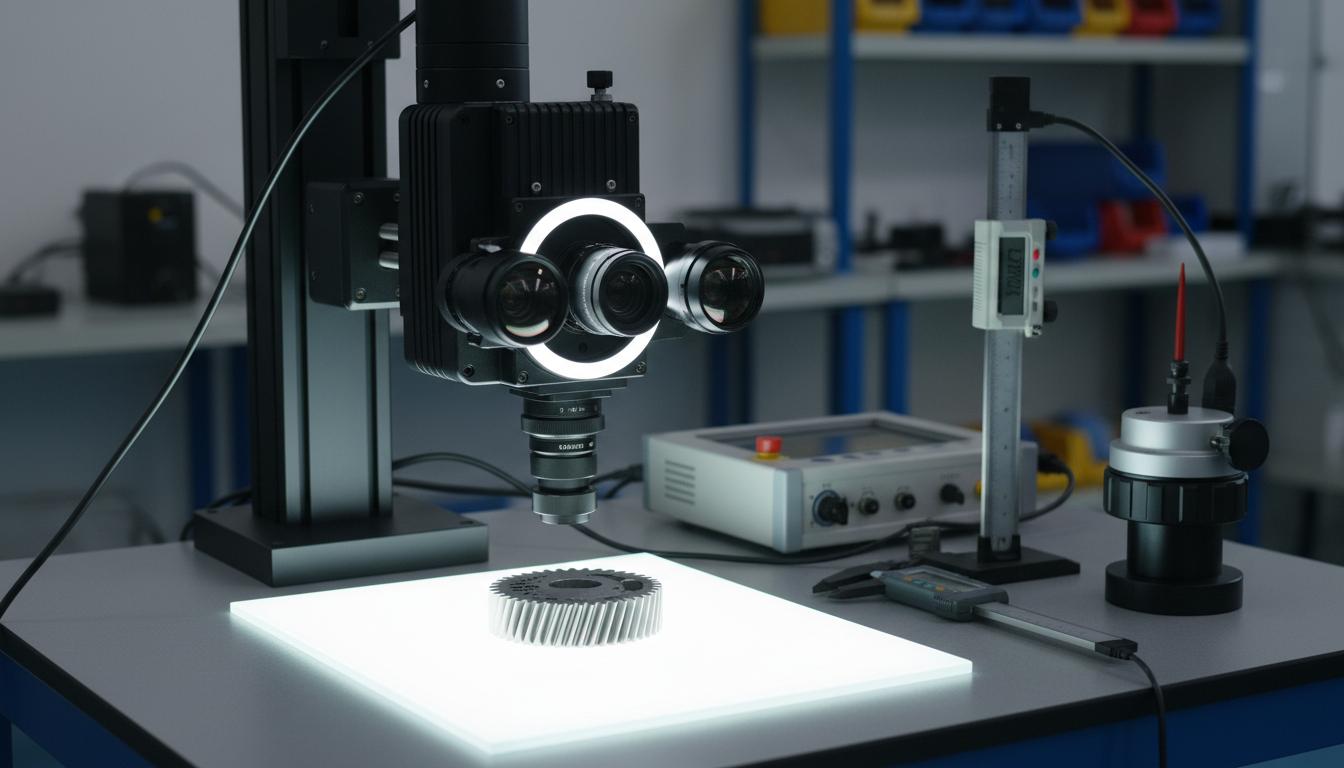

หลักการและการเลือกใช้
เลนส์กำหนด field of view และ sampling บนเป้าหมาย แสงกำหนด contrast และเงาสะท้อน ส่วน metrology ต้องเชื่อมค่าที่อ่านกับค่ามาตรฐานและ uncertainty จำนวน megapixel อย่างเดียวไม่รับรองการวัด
ภาพที่มีจำนวนจุดมากอาจยังไม่เห็นรายละเอียด หากกล้องมองพื้นที่กว้างจนหน้าปัดเล็ก FOV หรือ field of view คือพื้นที่ที่กล้องเห็น ส่วน contrast คือความต่างที่ช่วยแยกเข็มจากพื้น การจัดแสงและเลนส์จึงเป็นการทำให้หลักฐานปรากฏก่อนคำนวณ ไม่ใช่ขั้นเสริมความสวย และต้องดูรายละเอียดเล็กสุดที่ใช้ตัดสิน ไม่เพียงความคมของส่วนอื่นในภาพ
Metrology คือการวัดและการอธิบายความเชื่อถือของผล ต้องแยกความคลาดของเครื่องมือที่อ่านออกจากความคลาดของการอ่านภาพ Exposure คือช่วงรับแสงซึ่งสัมพันธ์กับความสว่างและการเบลอ ส่วนช่วงชัดลึกคือระยะที่รายละเอียดคมพอ วิศวกรกำหนดระยะทำงาน มุม และขนาดรายละเอียดร่วมกัน แล้วตรวจค่ากับแหล่งอ้างอิงที่มีที่มา ไม่ใช้จำนวนพิกเซลเป็นหน่วยความถูกต้อง
เลื่อนแผนภาพซ้าย–ขวาเพื่อดูรายละเอียดครบทุกส่วน
ตัวอย่างในบริบทอุตสาหกรรม
ตัวอย่างเชิงออกแบบ: ประเมิน pixels ต่อเส้นเข็มและจุดทศนิยมบนเกจที่ไกลที่สุด ทดลองแสง diffuse และมุมติดตั้งเพื่อลด glare ก่อนเพิ่มความซับซ้อนของ AI
สมมติกล้องเห็นแผงครบแต่เกจที่ไกลสุดมีจุดทศนิยมแทบไม่แยกจากพื้น การเพิ่มขั้นปรับภาพอาจทำให้เห็นจุดคล้ายทศนิยมโดยไม่ใช่หลักฐานเดิม ควรทบทวนขอบเขตภาพ ระยะและแสงก่อน แสง diffuse คือแสงกระจายที่อาจลดเงาแข็งบางแบบ ต้องประเมินกับกระจกและมุมจริงอย่างเหมาะสม ไม่ถือว่าชนิดแสงหนึ่งแก้การสะท้อนทุกพื้นผิวได้
วิศวกรตรวจภาพต้นฉบับในบริเวณอ่านพร้อมการตั้งเลนส์และแสง แล้วประเมินข้อมูลที่รับได้ในช่วงสภาพที่อนุญาต การเลือก exposure ต้องดูการเคลื่อนไหวและสัญญาณรบกวนร่วมกัน เก็บภาพและค่าการตั้งไว้เพื่อทำซ้ำ หากเปลี่ยนเลนส์หรือโฟกัสต้องตรวจผลใหม่ ใช้วัตถุและวิธีอ้างอิงที่ปลอดภัยตามขั้นตอนงาน ไม่ปรับเครื่องจักรให้ผิดสภาพเพื่อสร้างสถานการณ์ทดสอบภาพ
ขั้นตอนศึกษาและทดลอง
- 1 กำหนด FOV ระยะทำงาน ขนาดรายละเอียด และช่วงชัดลึก
- 2 เลือกเลนส์ exposure และแสงโดยทดสอบการเคลื่อนกับวัสดุจริง
- 3 เทียบค่ากับเครื่องมืออ้างอิงหลายตำแหน่งและจัดทำ uncertainty budget
วิธีประเมินและนิยามผล
วัดความทำซ้ำ bias และสัดส่วนภาพอ่านได้ภายใต้แสงเปลี่ยน รวมผลจากเลนส์ การติดตั้ง การอ่าน และเครื่องมืออ้างอิงโดยไม่รวมความไม่แน่นอนแบบบวกเลขสุ่ม
ความทำซ้ำบอกผลใกล้กันเมื่อเงื่อนไขเดิม ส่วน bias บอกความเอนจากค่าอ้างอิง ต้องรายงานทั้งสองพร้อมภาพที่อ่านไม่ได้ Uncertainty budget คือรายการองค์ประกอบความไม่แน่นอนและวิธีรวมตามแบบจำลองที่เหมาะสม ไม่ใช่การนำตัวเลขจากแหล่งต่างกันมาบวกโดยไม่มีความหมาย ต้องบอกหน่วย ความสัมพันธ์ และสมมติฐานก่อนตีความผลรวม
วิศวกรตรวจหลายตำแหน่งในขอบเขตภาพและช่วงค่าที่สนใจ รวมภาพอิสระหลังตั้งระบบเพื่อไม่ทดสอบเพียงภาพที่ใช้เลือกแสง หากผลเอนตามมุมกล้องให้ตรวจเรขาคณิตและพารัลแลกซ์ก่อนปรับโมเดล รายงานสัดส่วนรับภาพได้ควบคู่ความคลาดของภาพที่อ่าน เพราะความเข้มงวดในการคัดภาพอาจทำให้ค่าดูดีแต่ลดประโยชน์ แนวทางมาตรวิทยาเป็นอ้างอิงออกแบบ ไม่ใช่การรับรองผลิตภัณฑ์
ข้อจำกัดและกรณีผิดพลาด
polarizer อาจช่วยบางมุมแต่ลดแสงและไม่ขจัด reflection ทุกชนิด ภาพคมไม่ได้ทำให้เกจที่คลาดจากการสอบเทียบกลับมาถูก
Polarizer เป็นตัวกรองแสงตามการโพลาไรซ์ซึ่งมีผลตามพื้นผิวและมุม การลดแสงอาจต้องเปลี่ยน exposure หรือความสว่างและทำให้ภาพเคลื่อนไหวเบลอขึ้น ต้องพิจารณาร่วมทั้งระบบ ไม่เพิ่มอุปกรณ์โดยหวังผลแน่นอน ส่วนเครื่องมือที่แสดงค่าผิดเองอาจถูกอ่านตรงตามหน้าปัดแต่ยังไม่ตรงค่าจริง จึงต้องแยกการตรวจตัวอ่านกับการตรวจเครื่องมืออ้างอิง
การจัดแสงที่คงที่อาจช่วยลดความแปรผันแต่เพิ่มภาระติดตั้งและดูแล ต้องตรวจความเหมาะสมด้านพื้นที่ ความร้อน และข้อกำหนดอุปกรณ์โดยผู้รับผิดชอบ การเพิ่มรายละเอียดภาพไม่ทดแทนการสอบเทียบหรือคำตอบที่ผิด และไม่ควรกล่าวอ้างความแม่นยำจากรูปภาพตัวอย่างเพียงไม่กี่ใบ ต้องมีขอบเขตการวัด วิธีอ้างอิง และกรณีที่ปฏิเสธชัดเจนก่อนใช้ผลตัดสินงานสำคัญ
รายการตรวจสอบก่อนนำไปใช้
- รายละเอียดเล็กสุดมองเห็นจริงหรือไม่
- ล็อกโฟกัสและการติดตั้งหรือไม่
- แยกความผิดพลาดของเกจจากตัวอ่านหรือไม่
