หลักการ สถานการณ์ และความเหมาะสม

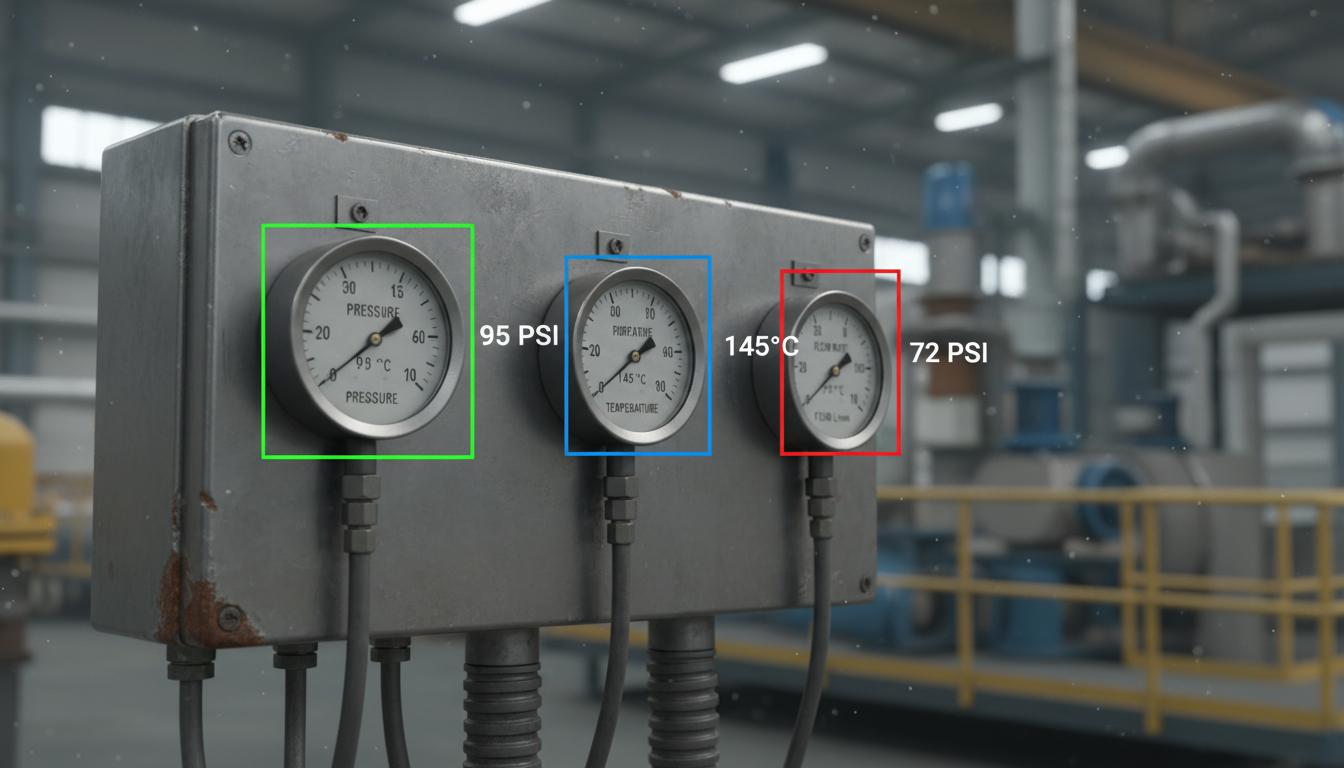

การอ่านเกจต้องรู้ชนิดหน้าปัด ช่วงสเกล หน่วย และทิศทางเข็ม ส่วนมิเตอร์ดิจิทัลต้องคงทศนิยม เครื่องหมาย และสถานะจอ การอ่านภาพเพิ่มช่องทางเก็บข้อมูลของเครื่องมือเดิม ไม่ได้ทำให้เครื่องมือวัดเที่ยงตรงขึ้น
เกจเข็มต้องแปลงมุมเป็นค่าโดยรู้จุดเริ่ม ปลาย และรูปสเกล มิเตอร์ดิจิทัลต้องอ่านข้อความพร้อมจุดทศนิยม ไม่ใช่เก็บตัวเลขล้วน ผู้อ่านควรแยกการอ่านถูกจากเครื่องมือวัดถูก กล้องอาจอ่าน 5 ได้ถูกจากเกจที่ค้าง การเก็บภาพจึงช่วยหลักฐานการอ่านแต่ยังต้องมีการตรวจและสอบเทียบเครื่องมือเหมือนเดิม ไม่ถือว่าภาพชัดทำให้ค่าที่แสดงเป็นความจริงของกระบวนการเสมอ
parallax คือการเหลื่อมของเข็มกับสเกลเมื่อมองเฉียง สเกลบางชนิดไม่เป็นเส้นตรงจึงใช้สูตรมุมทั่วไปไม่ได้ การเพิ่มมุมตรงและแสงคงที่ช่วยคุณภาพแต่เพิ่มภาระติดตั้ง ควรผูกแบบอ่านกับ asset ID หรือรหัสอุปกรณ์เฉพาะและให้ผู้ดูแลยืนยันหน่วย ผลอ่านควรมี quality flag และเวลา ไม่บังคับทุกภาพให้มีค่าเพราะการเดาต่อจากอดีตซ่อนเหตุที่เครื่องมือเปลี่ยนจริง
เลื่อนแผนภาพซ้าย–ขวาเพื่อดูรายละเอียดครบทุกส่วน
ตัวอย่างเชิงออกแบบ
ตัวอย่างเชิงออกแบบ: เกจแรงดันสองสเกลถูกกำหนดให้อ่านหน่วยเดียวตาม asset ID เมื่อแสงสะท้อนทับเข็มให้ส่งค่าอ่านไม่ได้พร้อมภาพ ไม่ดึงค่าก่อนหน้ามาแทนค่าที่วัดปัจจุบัน
ตัวเลขสมมติ: จอดิจิทัลแสดง 12.5 แต่ผลที่ละจุดอ่านเป็น 125 ต่างกันสิบเท่า การตรวจช่วงสมเหตุผลช่วยเตือนแต่ไม่ควรแก้ 125 เป็น 12.5 เอง ต้องเก็บผลดิบและส่งตรวจ จุดทศนิยม เครื่องหมายลบ และหน่วยเป็นส่วนของค่าที่ต้องอ่านร่วม ไม่ใช่รายละเอียดตกแต่งที่ทิ้งได้
ทางเลือกคือปรับตำแหน่งและไฟให้เห็นหน้าปัด หรือใช้ interface ของเครื่องมือถ้ามีและได้รับอนุญาต ภาพลดการแตะสัญญาณเดิมแต่เพิ่มความไม่แน่นอนทางแสง ส่วน interface ต้องตรวจโปรโตคอลและสิทธิ์ ให้ผู้ดูแลเทียบกับวิธีอ้างอิงในช่วงที่เข้าถึงอย่างปลอดภัย ไม่สร้างแรงดันหรืออุณหภูมิอันตรายเพื่อให้ครบสเกล
ข้อมูลนำเข้าและเงื่อนไขเริ่มต้น
ใช้ภาพแต่ละรุ่น ตำแหน่งเข็มหรือข้อความ ช่วงสเกล หน่วย asset ID และผลอ้างอิงจากคนหรือเครื่องมือที่เหมาะสม พร้อมประวัติการสอบเทียบเกจ
เก็บรุ่น สเกลที่เลือก จุดทศนิยม และเวลาแหล่งภาพ พร้อมฉบับการตั้งค่าเมื่อเปลี่ยนเกจ หน้าปัดหน้าตาคล้ายกันอาจมีช่วงต่าง ต้องยืนยันจากเครื่องมือจริงไม่เลือกจากรูปร่างอย่างเดียว
ผลควรมีค่า หน่วย เวลา คุณภาพ และภาพหลักฐาน ค่าค้างเพื่อดูย้อนหลังต้องติดป้ายว่าเก่า ไม่ใช้แทนค่าปัจจุบัน หากเลขสะสมวนกลับให้บันทึกเหตุและใช้วิธีคำนวณที่อนุมัติ ไม่สร้างค่าติดลบเงียบ ๆ
ขั้นตอนทดลองและเชื่อมงาน
- 1ตรวจชนิดเกจและคุณภาพภาพก่อนคำนวณค่า
- 2หาเข็มกับสเกลหรืออ่านตัวเลขพร้อมหน่วยและทศนิยม
- 3ตรวจช่วงสมเหตุสมผลแล้วส่งค่า เวลา และ quality flag โดยไม่แก้ค่าผิดเงียบ ๆ
การประเมินและเกณฑ์ตรวจรับ
รายงาน MAE และความคลาดเคลื่อนสูงตามช่วงสเกล ร่วมกับอัตราอ่านไม่ได้ ตรวจใกล้ปลายสเกล เข็มทับเลข และเลขสะสมวนกลับ แยกความผิดพลาดจากภาพออกจากความคลาดเคลื่อนของเครื่องมือเอง
MAE คือค่าเฉลี่ยของขนาดความผิดพลาดโดยไม่คิดเครื่องหมาย ค่านี้อาจซ่อนความผิดพลาดสูงบางช่วง ต้องดูหางและผลใกล้ปลายสเกลพร้อมจำนวนตัวอย่าง ไม่รายงานเฉพาะภาพที่อ่านสำเร็จโดยละอัตราอ่านไม่ได้
ให้ผู้ดูแลตรวจค่าตัวอย่างกับภาพและอ้างอิงที่เหมาะ บันทึกความเห็นที่กำกวมและตรวจใหม่เมื่อเกจหรือกล้องขยับ ทดสอบจอหายและข้อมูลเก่าด้วยชุดจำลอง ไม่ใช้ความลื่นของกราฟเป็นเกณฑ์ความถูกต้อง
เลื่อนแผนภาพซ้าย–ขวาเพื่อดูรายละเอียดครบทุกส่วน
กรณีล้มเหลวและข้อจำกัด
parallax เข็มสั่น และสองสเกลทำให้แปลค่าผิดได้ ค่าที่อ่านถูกยังอาจมาจากเกจชำรุด ไม่ควรใช้เป็นอินพุตป้องกันอันตรายที่พึ่งพาเพียงอย่างเดียว และต้องมีการตรวจซ้ำเมื่อข้อมูลไม่แน่ใจ
เกจอาจมีท่อรับแรงดันอุดตันหรือสภาพกลไกผิดที่ภาพไม่บอก จึงต้องคงงานบำรุงเครื่องมือ การเปรียบเทียบกับคนอ่านภาพเดียวกันตรวจเพียงการถอดค่า ไม่พิสูจน์ความเที่ยงตรงกระบวนการวัดทั้งหมด
การรองรับเกจรุ่นใหม่เป็นงานศึกษาและตรวจเฉพาะ ไม่อ้างอ่านได้ทุกสเกลหรือรับรองความแม่นที่ยังไม่มีผลจริง งาน monitoring นี้ไม่ใช่ SIS และไม่ให้สิทธิ์ปรับกระบวนการจากผลภาพเพียงแหล่งเดียว
รายการตรวจสอบก่อนใช้งาน
- ระบุหน่วยและสเกลที่เลือกต่อ asset หรือไม่
- อ่านไม่ได้ต่างจากศูนย์และค่าค้างหรือไม่
- ผลเทียบอ้างอิงครอบคลุมทั้งช่วงวัดหรือไม่
